DH-MS400/DH-MS200多波束測深系統
—
水利信息化 - 數字水利
1. DH-MS400/DH-MS200多波束測深系統
產品簡介
DH-MS400、DH-MS200多波束測深儀是我公司自主研發的具有完全知識產權的高頻淺水多波束測深儀，采用多項國際先進技術和一流的工業設計，是國內首款達到國際水平并實現商用的水下地形測量儀器。
主要性能
DH-MS400、DH-MS200多波束測深儀在設計時專門針對內陸水域（江河、湖泊、水庫等水域）進行了技術優化，充分考慮了內陸水域淺水的特點和工程測量的需要，采用一體化設計，將三維姿態儀、GPS、羅經、聲速儀與多波束高度集成；大大提高了設備在內陸水域測量使用的效率和便捷性，免去外業測量繁瑣的安裝校準工作，使測前準備時間節省90%，同時實現了“隨裝隨測，隨測隨走”的理想應用。同時由于其內部集成姿態儀，設備可以進行傾斜安裝，使測量可以有效地覆蓋岸基區域、堤坡區域，有效拓展了設備的應用領域。
設備配備的顯控和導航軟件參考了國內眾多行業客戶的使用經驗，具有全中文界面、易于操作并可提供定制化功能服務，軟件具備豐富的測量導航功能，可實時顯示水底地形測量結果，方便用戶測量過程中實時掌握當前地形起伏變化情況、測量覆蓋情況等詳細信息，使測量更高效。
技術特點
免安裝校準、一體化設計、自主顯控和導航軟件、地形實時顯示、傾斜測量
技術參數：
指標 | DH-MS400 | DH-MS200 |
工作頻率 | 400kHz | 200kHz |
測深范圍 | 0.2m - 150m | 0.5m - 500m |
深度分辨率 | 0.75 cm | 0.75 cm |
測深精度 | IHO-S44特級 | IHO-S44特級 |
最大波束開角 | 143° | 150° |
最大波束數 | 512 | 512 |
波束分布模式 | 等角/等距 | 等角/等距 |
波束寬度 | 1°(Rx)×1°(Tx) | 1°(Rx)×1°(Tx) |
發射脈沖形式 | CW (Chirp 可選) | CW、LFM |
脈沖寬度 | 25us-500us | 最小脈寬50us |
最大Ping率 | 20Hz | 50Hz |
定位精度 | 2cm+1ppm水平（RTK） | 2cm+1ppm水平（RTK） |
升沉 | 5cm 或 5%量程 | 5cm 或 5%量程 |
表面聲速 | ±0.05m/s（外置） | ±0.05m/s（內置） |
配套設備技術參數
指標 | DH-SVP1500聲速剖面儀 | DH-SVS1500表面聲速儀 |
聲速測量范圍 | 1400m/s ～ 1600m/s | 1400m/s -1600m/s |
聲速測量分辨率 | 0.001m/s | 0.001m/s |
聲速測量精度 | ± 0.1m/s（SVP1500） ± 0.05m/s（SVP1500＋） | ± 0.1m/s（SVS1500） ± 0.05m/s（SVS1500＋） |
聲頻率 | 2MHz | 2MHz |
工作深度 | ≤200m | ≤50m |
應用領域：
水下勘測、水資源管理、防汛管理、水生態管理、工程管理、安全管理

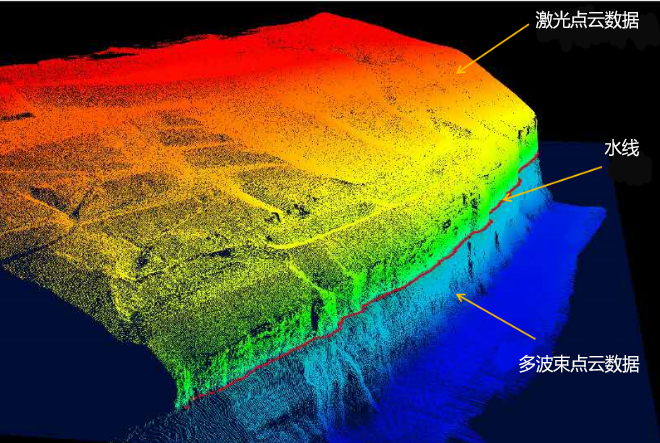

水下地形測量：
1) 水下地形數據采集
2) 數字水利建設
3) 水利信息化建設數據清查和校核
4) 江河、湖泊、水庫水下基礎空間數據采集
5) 水庫庫容的精細化測量
水下工程檢測：
1) 疏浚、拋石等工程土石方量的計算
2) 水下建筑物等形態精細探測
