1、概述

組合式凈水機由混合反應、絮凝、斜管沉淀、全自動過濾及消毒等水處理單元組合而成，濾料清洗由設備自帶的反沖水箱根據濾層阻力自動水力反沖洗，無外加動力，俗稱“傻瓜機”，進水濁度不大于500NTU，出水濁度小于1NTU，單套設備制水規模30-200m3/h，是一座可搬遷的水廠，廣泛用于鄉鎮水廠、工礦企業自備水廠。

2、工作原理

原水投加混凝劑后經凈水機內反應裝置，把水中懸浮顆料物通過電荷吸附、搭橋等形式凝結成大顆粒的絮狀物（俗稱礬花），經斜管沉淀器沉淀后進入全自動過濾器高位配水箱，由配水管進入過濾室，經濾層自上而下進行過濾，清水即從連通管由下而上匯入反沖水箱內，水箱充滿后，水通過出水管進入清水池。過濾器運行中濾層不斷截留懸浮物，濾層阻力逐漸增加，促使虹吸上升管中水位逐漸升高。當水位上升到輔助虹吸管口時，水從輔助管流下，依靠下降水流在管中形成的真空和水流的挾氣作用，使虹吸管內形成真空，發生虹吸作用。這時，反沖水箱內的清水循著過濾時的相反方向自下而上地通過濾層對濾料進行反沖洗，當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，過濾器反沖洗結束，濾池進入一下一周期的運行。過濾器設有強制沖洗系統，可根據管理需要隨時對過濾器進行反沖洗。本凈水設備的提升泵或進水閥與清水池液位實行聯鎖控制，可以做到智能化控制。

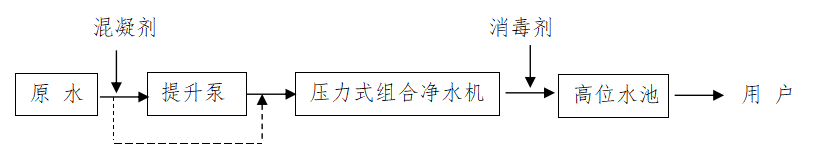

3、工藝流程

流程說明：當原水為自流式進水，高差大于8m時，可以不用提升泵。混凝劑用計量泵投加，當原水濁度小于20NTU時，只需用全自動過濾器，沉淀部分可省略。當不用高位水塔供水時，可用恒壓變頻控制加壓泵向用戶直接供水。提升泵或自流供水時的進水閥與清水池液位進行聯鎖控制，可以做到智能化控制，變成真正的“傻瓜型”小自來水廠。

4、主要技術參數

1、絮凝時間：8～12min；

2、沉淀液面負荷：6-9m3/m2.h；

3、出水濁度：進水濁度不大于1000NTU，出水濁度≤1NTU；

4、濾    速：8～10m/h；

5、進水壓力：不小于0.08mpa（8m水頭）。

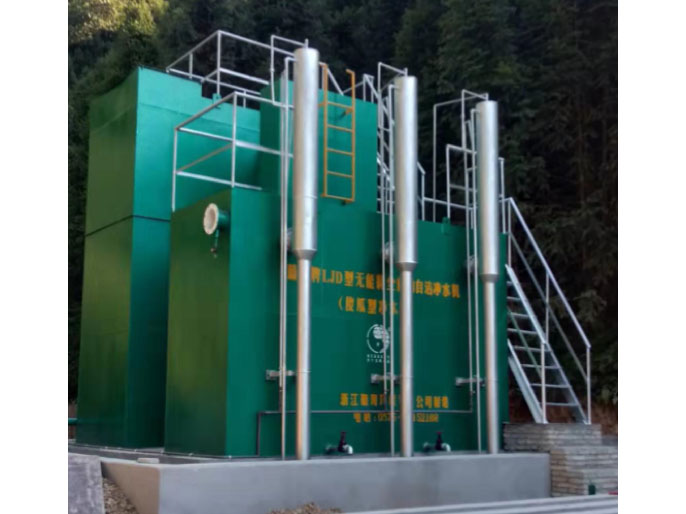

5、工程實例
