2.1系統介紹

大壩變形監測是水庫大壩安全的重要部分，系統實現對遙測站信息的采集、管理任務。主要包括系統初始化功能、權限管理、數據存儲及轉發、自動觀測、實時監測及數據分析、水文資料整編、統計和導出等。

系統的核心部分，通過系統實現“高精度大壩變形監測管理系統”的全面管理，包含數據查詢、報表管理、圖形分析幾大模塊。該版本主要針對大壩安全實時監控系統運行情況、維護系統運行數據、配置及管理系統操作人員等。

系統軟件管理、查詢平臺，實現對來報大壩安全數據的查詢、展現、分析、等，通過對水情及堤壩安全的動態監控、預報、及時發現事故尤其是突發事故先兆，迅速做出反應，實時給予決策支持并實施自動控制，為工程和相關地區提供安全保障，為管理部門提供多層次信息管理。

2.2系統優勢

（1）系統可實現遠程查看、操控、管理、維護，網頁式遠程操作，勿需安裝任何客戶端程序即可進行遠程查看、操控、管理與維護，方便易用，不論你身在何處，只要有網絡就能進行遠程訪問，全程與本地操作完全一樣。

（2）維護和升級方式簡單。軟件升級和維護會簡單化，這對用戶人力、物力、時間、費用的節省是顯而易見的。

（3）系統操作界面簡單，方便多層次電腦技能水平人員操作。系統采用業務模塊集成設計，操作員只需一鍵即可查詢到相關數據；根據不同業務要求的人員，有不同層次的統計查詢業務。

（4）圖形分析結果以直觀圖形表現，便于直觀掌握系統運行狀態。

4、系統詳細功能說明

l 系統具有：采集、顯示、存儲、數據通信、管理、系統自檢功能。

l 系統具有遠程登錄功能，通過網頁把系統的相應功能展示給不同區域的管理人員。相關人員可以通過不同的管理權限登錄到系統中，對數據進行查閱。

l 系統能根據實時采集的庫區水位、測壓井、位移等數據，根據庫區基礎數據等，結合現場采集數據，實時分析出水庫大壩安全狀態。

l 系統可根據用戶需求，在不同時間周期內自動生成各項相關監測數據的報表及過程線分析圖，做到相關資料的紙質存檔。

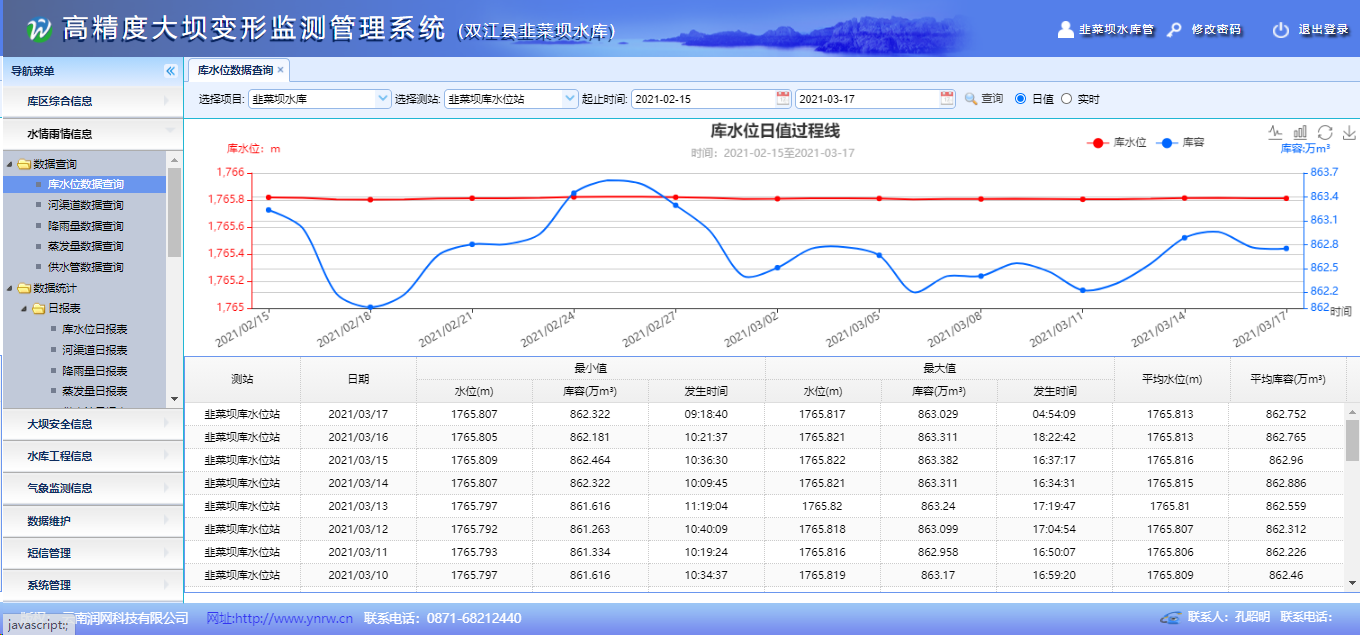

4.2 庫水位數據查詢

庫水位對于大壩安全數據分析有重要影響，所以庫水位數據監測是大壩安全監測重要指標，本系統建立庫水位數據查詢界面，針對庫水位日值、實時值數據進行查詢。并提供了圖形顯示及表格顯示功能。

4.2.2.1 庫水位日報表

可快速查詢到水庫水位站水位、庫容信息，主要功能包括：平均水位（庫容）、每小時水位（庫容），每天的水位（庫容）信息查詢和統計。

在監測項中，可進行庫水位和庫容的選擇，當用戶點擊庫容后，再選擇日期，點擊查詢，便可出現用戶所要查詢的頁面信息。點擊即可將報表導出到Excel表。

在所有報表界面，都可點擊詳情查看報表，該報表可直接打印，點擊左上角打印即可，

4.3.2 數據統計

系統通過科學理論的分析、計算方法得出有價值結果數據（日成果數據計算），生成各監測站數據的圖表、規范報表，包含：庫水位站、雨量站、輸水洞站、河道站、供水站、蒸發站等。實現了資料整編的無紙化，極大地提高了資料分析的速率和利用率；數據可導出Excel表格。

4.3.3.1 大壩安全相關分析

大壩安全相關分析模塊可以看到水庫水位與測壓井水深、滲流量大小、以及位移數據的相關變化關系。在相關項中選擇查詢關系，在指定關系中選擇對應站點，再選擇日期范圍，點擊“分析”即可。

4.3.3.2 大壩橫斷面數據分析

大壩橫斷面數據分析（剖面圖）模塊可以清晰的看到水庫水文站的剖面，同時直觀的觀測到庫容、正常蓄水位、設計洪水位、死水位、校核洪水位、壩體、防滲體、倒濾體、測壓井測壓井水位、浸潤線在剖面的位置及相關數據。

在菜單欄，可進行水庫選擇，斷面選擇，以及日期選擇，最后點擊查詢就可查看用戶所需要的大壩橫斷面數據。

4.3.3.3 大壩變形散點趨勢分析

大壩變形散點趨勢分析主要針對單個位移點在不同方向變化量做出線性分析，再根據X、Y、Z三個不同方向的變化量對該點的綜合變化做出分析。

4.3.3.4 大壩變形多點趨勢分析

大壩變形多點趨勢分析主要針對所有位移點在不同方向變化量做出線性分析，再根據X、Y、Z三個不同方向的變化量對該點的綜合變化做出分析。

4.4 數據維護

為方便人工錄入、修改數據，系統實現庫水位站、雨量站、輸水洞站、河道站等監測數據添加、修改功能（包含自動測報數據），系統應具備數據維護頁面，實現相關管理者對水資源系統更好的操作與管理。
