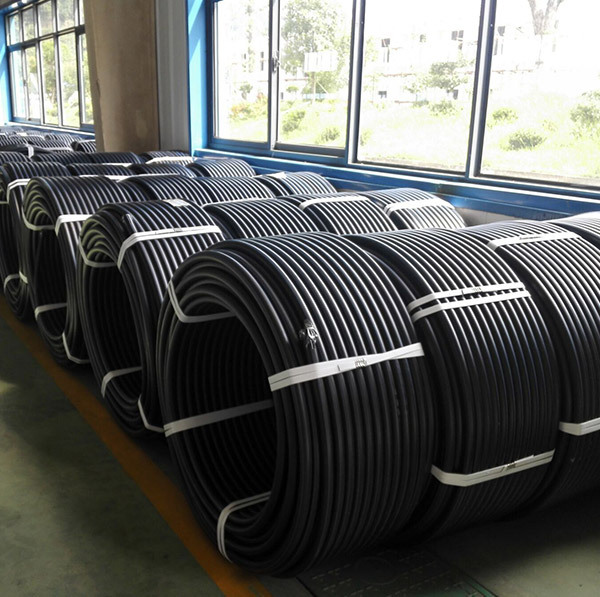

給水用鋼絲網增強聚乙烯復合管
—
管材及管道 - 給水管
給水用鋼絲網增強聚乙烯復合管
●具有超過普通塑料管的強度、剛性、抗沖擊性，類似于鋼管的低線膨脹系數和抗蠕變性等特點。
●鋼塑兩種材料的復合均勻可靠，克服了PE管的快速開裂現象。
●內壁光滑、不結垢，流阻小，管道水頭損失比鋼管低30%。
●承壓能力強，管體公稱壓力可達3.5MPa，有效解決了PE給水管達不到高壓力等級要求的問題。
●重量輕、成本低。壁厚比同壓力等級的PE管材薄40-60%，大大降低了材料成本。
●管材總體可靠性高，綜合性價比優，正常使用下壽命可達50年。
給水用鋼絲網增強聚乙烯復合管
公稱 外徑 dn mm | 最大 平均 外徑 mm | 公稱壓力PN（MPa） | |||||||||
1.0 | 1.6 | 2.0 | 2.5 | 3.5 | |||||||
任一點壁厚e取值范圍（mm） | |||||||||||
≥ | ≤ | ≥ | ≤ | ≥ | ≤ | ≥ | ≤ | ≥ | ≤ | ||
50 | 51.2 | —— | —— | 5.0 | 6.2 | 5.5 | 6.7 | 6.0 | 7.5 | 6.5 | 8.0 |
63 | 64.2 | —— | —— | 5.5 | 6.7 | 6.0 | 7.2 | 6.5 | 8.0 | 7.0 | 8.5 |
75 | 76.2 | —— | —— | 6.0 | 7.2 | 6.5 | 7.7 | 7.0 | 8.5 | 7.5 | 9.0 |
90 | 91.4 | —— | —— | 6.5 | 8.0 | 7.0 | 8.5 | 7.5 | 9.0 | 8.0 | 9.5 |
110 | 111.5 | 6.0 | 7.5 | 7.0 | 8.5 | 7.5 | 9.0 | 8.0 | 9.5 | 8.5 | 10.0 |
125 | 126.6 | 6.0 | 7.5 | 7.5 | 9.0 | 8.0 | 9.5 | 8.5 | 10.0 | 9.5 | 11.0 |
140 | 141.7 | 6.0 | 7.5 | 8.0 | 9.5 | 8.5 | 10.0 | 9.5 | 11.0 | 10.5 | 12.0 |
160 | 162.0 | 6.5 | 8.0 | 9.0 | 10.5 | 9.5 | 11.0 | 10.5 | 12.5 | 11.5 | 13.5 |
200 | 202.3 | 7.0 | 8.5 | 9.5 | 11.0 | 10.5 | 12.5 | 12.5 | 14.5 | 13.0 | 15.2 |
225 | 227.5 | 8.0 | 9.5 | 10.0 | 12.0 | 10.5 | 12.5 | 12.5 | 14.5 | —— | —— |
250 | 252.5 | 10.5 | 12.5 | 12.0 | 14.2 | 12.0 | 14.2 | 13.0 | 15.2 | —— | —— |
315 | 317.7 | 12.0 | 14.0 | 13.0 | 15.5 | 13.0 | 15.5 | 14.5 | 17.0 | —— | —— |
355 | 357.8 | 12.5 | 14.7 | 14.0 | 16.5 | —— | —— | —— | —— | —— | —— |
400 | 403.0 | 13.0 | 15.2 | 15.0 | 17.8 | —— | —— | —— | —— | —— | —— |
450 | 453.2 | 14.0 | 16.5 | 16.0 | 18.8 | —— | —— | —— | —— | —— | —— |
500 | 503.2 | 16.0 | 18.8 | 18.0 | 20.8 | —— | —— | —— | —— | —— | —— |
560 | 563.2 | 20.0 | 23.0 | 21.0 | 24.0 | —— | —— | —— | —— | —— | —— |
630 | 633.2 | 22.0 | 25.0 | 24.0 | 27.0 | —— | —— | —— | —— | —— | —— |
