產品概述

隨著國家基礎設施建設和城鎮化進程的加快，傳統混凝土泵站日益暴露出其難以克服的缺點，無法滿足市場 對于污水、雨水、工業廢水等自動化收集與提升的需求。

一體化預制泵站應運而生,釆用高強度纖維玻璃鋼筒體，配套標準件集成于筒體內，完全密閉設計，掩埋于地 下，不破壞整體環境規劃。一體化預制泵站土建工程為傳統混凝土結構的1/10,總造價為傳統混凝土結構的1/3； 智能全自動控制，根據液位控制自動排水,無需專人值守O

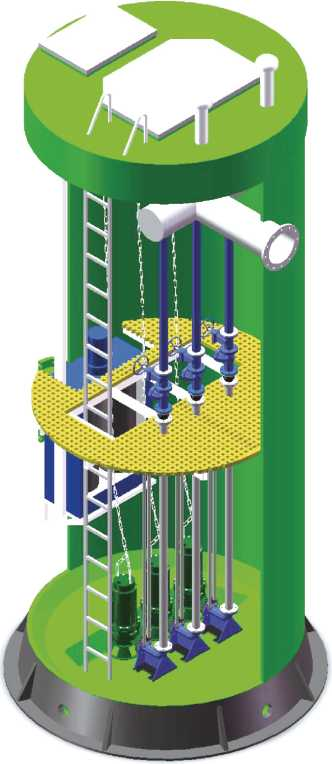

產品結構

一體化預制泵站，包含泵站筒體、潛污泵、耦合系統、格柵系統、壓力管道、檢修平臺、智能控制系統、通風裝置

等標準部件。

型號說明

格柵型式B/C

水泵型號A/B

管路材質（CS/SS/SSL/PVC）

水泵數量（1、2、3、4臺）

泵站高度

泵站直徑

B代表筒體材料不銹鋼,常規為玻璃鋼

一體化預制泵站

企業代號

筒體參數表

備注:客戶如有其它需求可根據要求制作

材質說明

序號 部件名稱 標準材質 可選材質 備注說明

技術優勢

(1) 全面升級的筒體結構

邁科道以高品質的無堿玻璃纖維無捻粗紗及其制品等為增強材料和熱固性樹脂為基體材料，采用先進的計 算機控制纏繞設備進行整體連續纏繞工藝，并且引入有限元計算分析方法，建立線型模型進行計算，從根本杜絕 工藝質量風險，確保整個筒體的強度,外觀更美觀。

(1) 全面優化的流態性能——自動清潔的底座

邁科道采用計算機進行流體動力學模擬優化(CFD)和航空科技材料，在三維模型中根據要求和經驗更改水泵 的位置和底部形狀，調整坡度,設計出最優的具有自清潔功能的底部空間，防淤積設計，即智能化底部。

(2) 更智慧的設計更新

(2.1) 優化的水泵組合方案，相同的泵站直徑,更大的處理量，更靈活的配置；

(2.2) 全新的服務平臺設計，更靈活的設計，全面使用抗腐蝕塑性材料，更耐久，更安全；

(2.3) 全系列可選的強排風機，相比與自然通風,通風散熱和服務環境更好；

(2.4) 防腐防滲防滑的蓋板，并設氣動彈簧和機械限位裝置，同時具備安全鎖，防墜落,防反鎖和防盜功能。

選型指南

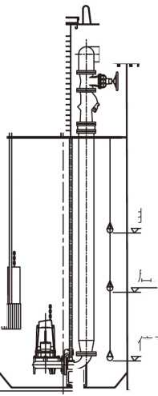

泵站設計的關鍵因素一一有效容積

水泵的啟動和停止液位之間的距離將是決定泵站的最佳尺寸

1、 距離過短可能導致水泵電機因?yàn)轭l繁啟動而過載。高質量的水泵設計最大啟動次數為15-20次/小時。

2、 距離過長可能導致污泥沉積，并且由于泵坑污水停留時間長,會引起水泵的堵塞。

為了保證排水泵站安全正常運行,集水池的貯水部分必須有適當?shù)挠行莘e，有效容積將決定泵站的尺寸大 小。《室外排水設計規范》GB 50014-2006第5.3.1條:集水池的容積，應根據設計流量、水泵能力和水泵工作情況等 因素確定,并應符合下列要求：

1、 污水泵站集水池的容積，不應小于最大一臺水泵5min的出水量

2、 雨水泵站集水池的容積，不應小于最大一臺水泵30S的出水量

3、 合流污水泵站的容積，不應小于最大一臺水泵30S的出水量

泵站最小有效容積計算方法-水泵啟停次數法

產品特點

1、 筒體由玻璃鋼制成，電腦控制連續纏繞成型，確保厚度均勻并達到設計要求，質量穩定,無滲漏，使用壽命 長。

2、 根據流體動力學特殊設計的下凹式筒體結構，自清潔效果好，避免淤泥沉積。

3、 預制泵站專用水泵，防護等級為IP68,無堵塞，低磨損，可持續高效運行。

4、 標準配件，出廠前完成裝配與測試，質量保證，安裝方便，無需維護，節約成本。

5、 結構緊湊，占地面積小,地面只留有檢修孔和控制箱，外形美觀,與周圍環境相協調。

6、 完全密閉系統，無異味逸出，綠色環保。

7、 水泵和格柵配有導軌和吊鏈，檢修方便。

8、 集約化設計，智慧控制，無人值守可實時監控泵房狀態。

9、 可根據客戶實際需求特殊定制，環境適應度高。

10、 經CFD計算，在三維模型中根據要求和經驗更改水泵的位置和底面的形狀，調整坡度，設計出最優的具有 自清潔功能底部空間，即智能化底部。

監控功能

可以查看檢測點的實時狀態信息，包含水泵運行狀態、電氣參數、流量、當前液位等，能夠遠程控制水泵啟停。 泵站地理位置、在線狀況查詢功能。

可以查看所有經授權泵站監測點的當前報警信息、歷史報警信息、運行參數趨勢圖。

遠程控制

安裝步騾

由邁科道研發的泵站遠程控制系統，使用WEB端和主流的移動終端(Android/iOS)可以隨時、隨地通過傳感

器及數采儀掌握現場設備的運行情況,并進行必要的控制。

一體化軸流預制泵站案例展示

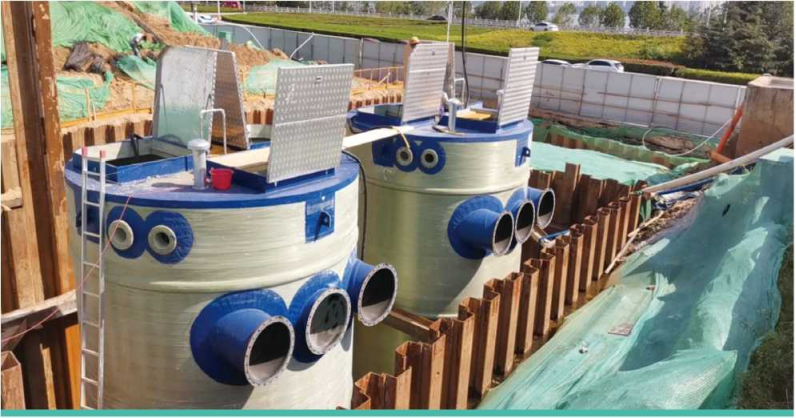

山東青龍河治理一期解放路泵站(4.2x9.82m雙井筒并聯)
