一、概述：

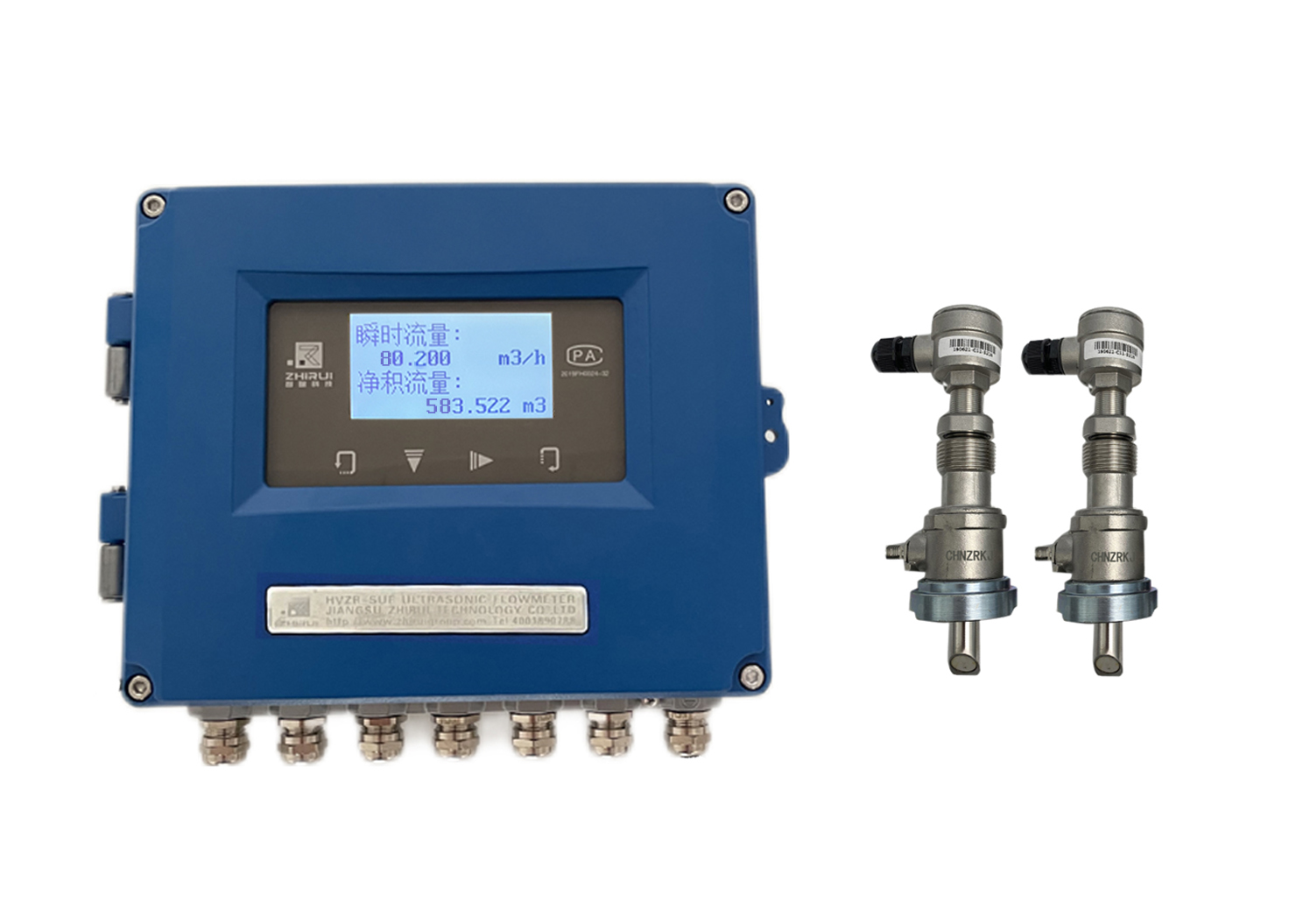

插入式超聲波流量計由壁掛式主機和插入式傳感器組成。只需在管道表面開兩個安裝孔即可安裝插入式傳感器。利用開孔工具，可實現不停水安裝插入式超聲波傳感器，由于傳感器直接與流體接觸，測量穩定可靠。

二、產品特點：

相對于其他常規流量計，超聲波流量計除了具有現場安裝靈活性高，高響應速度以及在低流速情況下更優秀的測量能力外，還有以下特點：

1.使用獨立的40萬門陣列的高性能FPGA芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 最高可以耐受連續5秒的連續氣泡。

2.信號強度增加，對各種水垢，管內生銹以及管內內襯有更大的穿透力。

3.中/英文雙語菜單，方便操作。

4.每一對傳感器信號交替循環發送、接收，實現雙倍聲道的數據采樣

5.傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s內。每一對傳感器靜態之間的時差＜2納秒，從而有效保證測量時差的真實性。

三、技術參數：

1、工作電源: 85-264VAC和隔離24VDC雙電源輸入接口

2、功耗:工作電流為50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)

3、信號輸出:

1路標準隔離RS485輸出,

1路隔離4-20mA或0-20mA有源輸出

1路0CT輸出(脈沖寬度6~1000ms間可編程，出廠默認200ms)

1路隔離繼電器輸出，可輸出正、負、凈累計脈沖和各種報警信號

4、信號輸入:兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法) 3路4-20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使

5、顯示: 2×10背光型漢字或者2×20字符型液晶顯示器(中英文雙語可選擇)

6、操作: 4×4輕觸鍵盤窗口化操作

7、其它功能:自動記憶前512日、 前128個月、前5年的累積流量和工作狀態;自動記憶前64次上、斷電時間和流量并可實現自動或手動補加;并可以通過MODBUS協議讀出

8、防護等級: IP67
