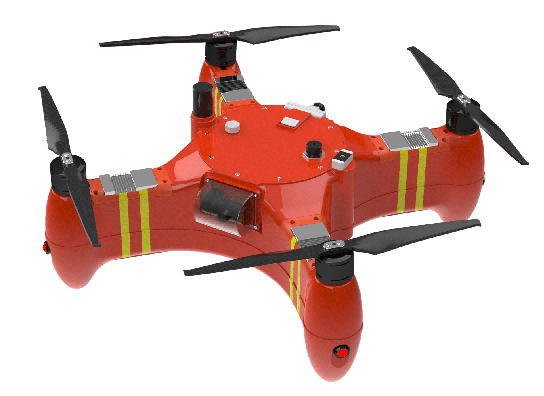

產品簡介:

智能飛行浮標可得到厘米級定位數據和定位下的水深數據，并將對應數據實時傳輸回地面端，數據預處理及計算后得到準確的流速、流量及水深數據，大幅度提高了測流工作的便捷性。

產品性能:

l 采用高精度網絡 RTK 定位模塊實現準確定位；

l 流道采樣采用回聲測深技術進行深度測量；

l 外殼側壁采用增加接觸面積的設計，確保移動速度約等于表面流速；

l 對所測流速建立流速補償算法，進一步提高其流速精度；

l 可依據所測厘米級定位數據和提供的剖面數據，實時分析計算測流目標區域內的流速和流量；

l 電池采用可拆換設計，可快速二次作業。

技術參數:

尺寸：410mm*410mm*210mm（不含槳葉）

重量：3.25kg

定位方式：RTK

飛行續航時間：15min

飛行速度：12m/s

定位精度：0.025m

測流精度：0.2m/s

測深精度：0.05m+S×0.5%

探測方式：單波束回聲探測

探測距離：0.2m～55m

距離分辨率：10mm

探測脈沖寬度：0.01ms～2.5ms

工作頻率：350kHz～400kHz

波束寬度：11°

探測周期：0.1s～5s

最大工作深度：500m

聲速：初始值為 1480m/s(淡水、水溫 20℃、深度 0m

時的聲速)

測深儀數據接口：RS485（可選 3.3V 的 TTL 串口）

測深儀供電：7DCV～12DCV

測深儀平均功耗：約 0.5W

最大抗風等級：7級

防護等級：IP67

數據顯示：位置、水深以及流速

充電方式：可拆換電池、可接線直充

應急保護功能：倒扣轉正

工程案例:

案例：

湛江水文局應用我公司智能飛行浮標測量水深、流速等信息。

黃河水利職業技術學院應用我公司智能飛行浮標測量黃河水深、流速等信息。

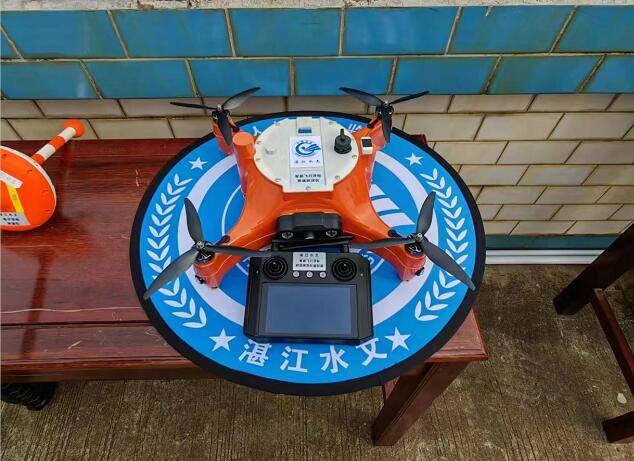

                     圖1 湛江水文局應用

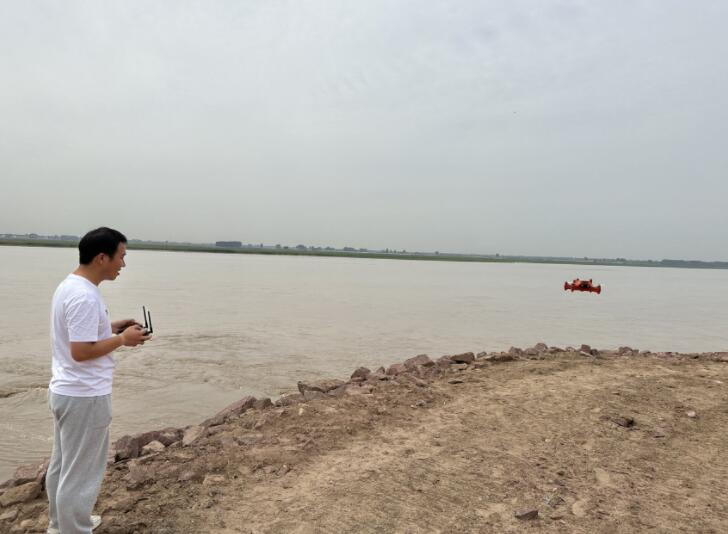

                     圖2  黃河水利職業技術學院應用

應用領域：

水文信息監測、水生態環境評價、應急水文監測、海洋洋流研究等領域。
