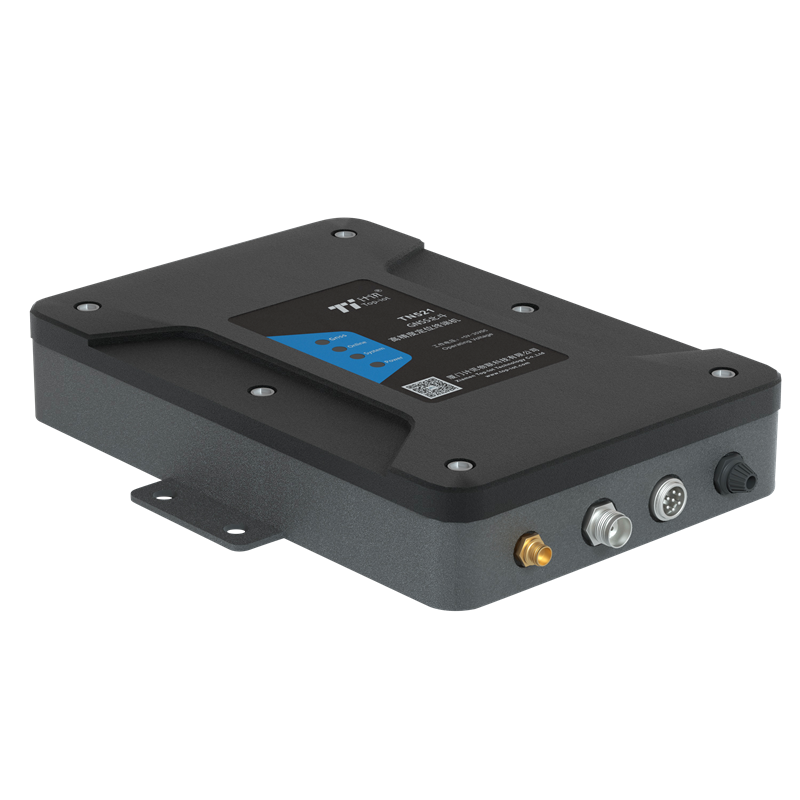

TN521雙頻GNSS接收機是一款高穩定性、高可靠性 、簡單易用、性價比高、攜帶方便的專用GNSS變形監測接收機，廣泛應用于水利監測如：水庫大壩監測、中小河流監測、地質災害監測、危房監測，露天礦邊坡，采空區沉降等位移形變監測。其分體式、低功耗、支持遠程控制和狀態信息采集的設計，可滿足野外對地表位移進行長期穩定監測的應用，方便大規模管理監測運維系統，降低維護成本。

設計理念:高精度、穩定可靠、小型化、無線化、低功耗、智能化、防拆卸、遠程可控的普適型監測終端。

一、 GNSS性能

1.1星頻要求

接收機支持GPS L1/L2，BD B1/B2，支持北斗三代；

1.2靜態精度

接收機靜態解算精度滿足：

平面精度：±2.5mm+ 1ppm RMS，高程精度：±5+1×1ppm RMS

1.3 GNSS天線

外置測量型天線。

二、 系統性能

2.1系統平臺

監測終端內嵌工業級智能平臺。

2.2網絡通訊

接收機支持4G全網通、全面支持移動/聯通/電信2/3/4G網絡，兼容更好、信號更強，連接更穩定。

接收機支持RS485\RS232串口等有線接入方式。

2.4數據記錄

接收機具有原始數據存儲和發送功能，支持離線補發。

2.5數據接口

具備RS485、RS232數據接口，可通過串口命令設置主機的有關參數。可外接傾角、報警器等傳感器，為外接傳感器提供供電和網絡支持。

2.6電源特性

功耗：接收機應具備低功耗特性，整機平均功耗小于2 W。

供電；工業級端子接口進行供電，通過專用可供電數據線連接接收機，為接收機提供穩定電源。

2.7通電自啟

接收機應具備通電自啟功能。

三、 特色功能

3.1自動上線

接收機具備開機自動連接平臺，支持遠程配置。

3.2遠程配置

接收機支持遠程配置，現場提供電源即可，大幅減少現場工作強度，保障施工安全，必要時進行修改上傳頻率，固件升級，供電狀態和終端設備狀態召測等。

3.3狀態監控

接收機應具備運行狀態監視功能，接收機可將自身的運行狀態、網絡強度、外接電源電壓，環境溫度濕度（需要外接傳感器），固件版本號等運行狀態信息傳輸至后臺。

3.4電量監視

接收機應具備監測外置電池剩的電量信息（百分比或電壓值），并將監測到的電量信息傳輸至后臺。

3.5多源數據融合

根據監測現場，可以支持雨量、裂縫、傾斜、加速度等傳感器的接入，通過多源數據對監測現場進行智能分析。

一、 外觀結構

4.1一體化設計

監測站接收機應采用一體化集成設計，集成衛星天線，GNSS板卡，通信；整機集成度高，便于野外安裝調試，增強設備的防護性能。

4.2固定方式設計

背面耳朵片安裝，采用M4螺絲固定。

附件: 產品技術規格書

硬件接口：
