WF-R100系列RTU是一款功能強大的遙測終端機，集數據采集和2G/3G/4G數據傳輸于一體，旨在實現水文水資源管理中的關鍵任務，包括數據采集、存儲、控制、報警和傳輸等綜合功能。該終端機廣泛應用于水文、水資源、氣象、地下水、土壤墑情、智慧排水、智慧供水、山洪災害、地災監測和智慧農業等領域。它可實現數據采集、存儲和傳輸等重要任務，滿足綜合測控領域的需求。

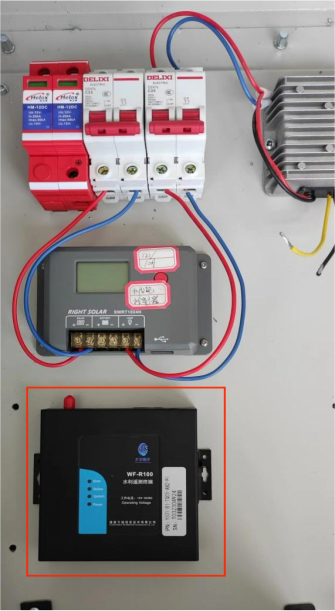

      工程應用圖片

產品接口：

產品接口包括2個RS232接口（其中1路用作調試口）、1個可擴展成2路的RS485接口、3路模擬量輸入接口（支持16位AD轉換，可接收4-20mA電流信號或0-5V電壓信號）、2路開關量輸入接口、可選的2路開關量輸出接口、可選的TTL電平串口、可選的2路脈沖輸入接口以及可選的2路繼電器輸出接口。此外，該產品還能兼容各種類型的儀器，包括流量計、水位計、水質分析儀、雨量計、氣象要素傳感器和工業串口攝像機。

協議及多中心設計：

產品的協議及多中心設計包括支持國家《水文監測數據通信規約》（ASCII和HEX全項）、《水資源監測數據傳輸規約》以及其他省市特殊規約，同時兼容SL180-2015水文自動測報系統設備遙測終端機。它還可選支持國家地質災害監測通訊協議，并提供通信中心入庫的方式，以接入第三方平臺或定制第三方協議。此外，產品支持國內主流組態軟件（如組態王、三維力控、易控等），能夠快速接入計訊水文水資源管理平臺軟件。采用多中心設計，監控數據可以同時上報省、市、縣級水文管理平臺。同時，產品還具備支持快速使用MODBUS RTU傳感器的能力，無需更改設備軟件。

通信方式：

產品采集和傳輸一體化設計，以實現穩定的通信并節省成本。它集成了數據采集和4G/2G遙測終端機的功能。該產品支持GPRS/4G無線蜂窩網絡、短信、RS232/RS485通信方式，并可選配NB-IOT、北斗等通信方式。

經過優化，產品具備采集和傳輸一體化設計，確保通信的穩定性，同時降低了成本。它集成了數據采集和4G/2G遙測終端機的功能，提供了多種通信方式，包括GPRS/4G無線蜂窩網絡、短信、RS232和RS485。此外，還可選擇配備NB-IOT、北斗等通信方式，以滿足不同場景的需求。

產品特點：

1. 多路采集數據存儲空間自定義，可根據需求自定義配置每個采集數據的存儲空間。

2. 傳感器定制簡單可選，支持兼容Modbus RTU傳感器，無需軟件定制即可使用。

3. 低功耗、大存儲設計，歷史數據不丟失，采用多級休眠和喚醒模式，功耗低且能夠在本機循環存儲監測數據，即使掉電也不會丟失數據。

4. 高標準工業級設計，堅固耐用，品質可靠，采用Freescale汽車電子級處理器方案，工業級通信模塊搭載高速處理器，具備高EMC電磁兼容性，耐高低溫材料（-35℃至75℃），寬壓（5V-35V），能適應各種惡劣環境。

5. 多層保護技術，傳輸穩定不丟包，采用多重檢測機制，能自修復運行故障；具備三級看門狗檢測機制，智能軟件喚醒和硬件斷電重啟機制，設備自動復位；采用PPP層心跳、KeepAlive、TCP心跳鏈路檢測機制、網絡故障自動恢復、掉線重連等，確保設備永久在線。

6. 輕松實現遠程管理，節省人力物力，支持設備故障告警，提升偏遠地區設備在線率；可遠程參數配置（支持平臺配置方式和短信配置方式）；支持定時采集與上報中心平臺；提供遠程實時數據、歷史數據查詢以及本地導出歷史數據等功能。

其他功能：

u本地數據存儲：設備具備本地存儲功能，可存儲采集數據和歷史數據。

定時采集與上報中心平臺：支持定時采集數據并上報至中心平臺。

遠程查詢實時數據：用戶可以通過遠程方式查詢設備的實時數據。

遠程查詢歷史數據：支持遠程查詢設備的歷史數據。

本地導出歷史數據：設備支持將歷史數據導出到本地進行查看和分析。

適用于野外無人值守太陽能供電應用：設備采用超低功耗設計，適合于野外無人值守的太陽能供電應用，可以長期保存設定參數和歷史數據，并提供16MB的數據存儲空間，還可選支持TF卡存儲。

電池電壓等狀態上報功能：設備支持上報電池電壓等狀態信息。

圖片抓拍功能：設備可支持最多2個攝像頭進行圖片抓拍。

低功耗設計：支持多種工作模式，包括自報式、查詢式和兼容式，以最大限度降低功耗。

多種配置方式：支持串口配置方式和遠程配置等多種配置方式。

遠程管理功能：包括遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級等功能。提供功能強大的中心管理軟件進行設備管理（可選）。

可選配功能：可通過手機APP對設備進行本地配置和調試。

硬件系統：

CPU采用工業級32位通信處理器。

存儲方面包括512KB的FLASH和256KB的SRAM，以及16MB的數據存儲Flash。

電源接口支持標準電源DC 12V/1.5A，供電范圍為DC 5～35V，并具備內置電源反相保護和過壓保護。

串口采用工業端子接口，包括2個RS232接口（其中1路為調試口）、1個可擴展成2路的RS485接口，以及可定制的TTL電平串口。同時內置15KV ESD保護。

指示燈包括電源、系統、在線和錯誤指示燈。

天線使用標準SMA陰頭天線接口，特性阻抗為50歐姆。

模擬量方面提供3路模擬量輸入接口，可定制為4路模擬量輸入，支持16位AD轉換，可接收4-20mA電流信號輸入或0-5V電壓信號輸入。

開關量輸入有2路接口（光隔離），可定制為4路輸入。邏輯0對應濕節點0-3VDC或干節點導通，邏輯1對應濕節點5-30VDC或干節點斷開。

開關量輸出（可選）有2路光隔離OC門輸出接口，額定驅動電流為50mA，額定驅動電壓為35V。

繼電器（可選）提供2路繼電器輸出接口，最大切換電壓為30VDC/250VAC，最大切換電流為5A。

電源輸出包括1路受控輸出電源，輸出電壓與設備供電電壓相同，默認為12V，單路額定輸出電流為1A，并內置過流保護。

脈沖輸入（可選）提供2路脈沖量輸入，大于2V電平為有效信號。

環境條件方面，工作溫度范圍為-40～+75oC，存儲溫度范圍為-40～+80oC，相對濕度范圍為95%（無凝結）。

功耗方面，采集狀態下的功耗為40mA～45mA @ 12VDC，通信狀態下的功耗為40mA～60mA @ 12VDC。

綜上所述，該硬件系統具備工業級32位通信處理器、適量的存儲空間以及多種接口和保護措施，特別適合于工控現場應用，并具備穩定的性能和可靠的工作環境。

窗體底端

產品的抗干擾能力：

工頻磁場抗干擾級別為3，能夠承受連續正弦波的30A/m電壓/電流波形干擾。

阻尼振蕩磁場抗干擾級別為3，能夠承受連續正弦波的30A/m電壓/電流波形干擾。

脈沖磁場抗干擾級別為3，能夠承受100A/m脈沖干擾。

輻射電磁場抗干擾級別為3，能夠承受80MHz~1000MHz連續波的10V/m干擾。

防護等級為IP30，具備外殼和系統的安全隔離，適合安裝于典型工業環境中的設備，如工廠、電廠或特別居民區。

可靠性方面，平均無故障工作時間（MTBF）不低于100,000小時。

采用超低功耗設計，包括休眠模式、定時上下線模式，以節省能源消耗。

EMC各項等級指標達到3級，具備較高的電磁兼容性。

內置NTP技術和RTC（實時時鐘），確保時間同步和準確性。

SIM/UIM卡接口內置15KV ESD保護，提供額外的保護措施。

產品具備強大的抗干擾能力，適用于工控現場應用，并具備高可靠性、低功耗設計以及EMC等級達到3級的特點。

產品的防護等級為IP30，具備外殼和系統的安全隔離，特別適合于工控現場應用。在可靠性方面，平均無故障工作時間(MTBF)不低于100,000小時。產品采用超低功耗設計，包括休眠模式和定時上下線模式，以節省能源消耗。同時，產品的EMC各項等級指標達到3級，表現出較高的電磁兼容性。采用NTP技術并內置RTC（實時時鐘），確保時間同步和準確性。此外，SIM/UIM卡接口內置15KV ESD保護，提供額外的保護措施。

綜上所述，產品具備防護等級為IP30的安全隔離設計，適合于工控現場應用。其可靠性高，具備長時間的無故障工作能力。同時，產品采用超低功耗設計、EMC等級達到3級，并擁有NTP技術和內置RTC，以及SIM/UIM卡接口的ESD保護。
