HD-GLW120 一體化明渠流量計
—
水利儀器儀表 - 流體控制儀表

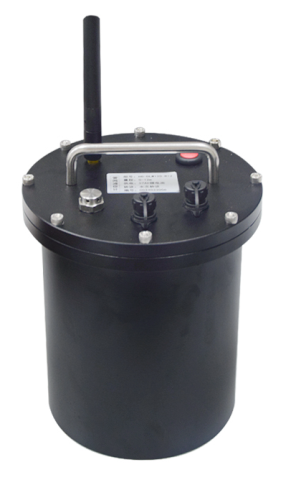

一、產品簡介
HD-GLW120系列一體化明渠流量計，是將傳感器、RTU、通訊、太陽能供電系統等集成在一起，以高性能低功耗微控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信和遠程管理等功能于一體的智能遙測傳感器。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集水位并將信息傳輸到平臺，可滿足各種不同行業應用需求。產品測量精度高、功耗低、體積小、重量輕；測量過程不受溫度、氣壓、泥沙、灰塵等環境因素的影響。
HD-GLW120系列一體化明渠流量計，可以根據農業灌溉渠道的應用情況，基于水力學模型，配合巴歇爾槽、矩形堰、三角堰等，也可以采用無堰槽模式，根據水位自動計算流速和流量。同時通過GPRS/4G等方式進行組網通信，特別適用于無市電供電條件、防水/防塵要求高的監測現場，主要應用于農業灌區、開放式明渠等監測場景。
二、功能特點
※ 一體化設計：集水位傳感器、RTU、殼體、太陽能供電為一體
※ 實現水位高精度測量，自動計算流速和流量，數據存儲及傳輸等功能
※ 4G（全網通）遠程無線通信
※ 異常自動預警，及時發現事故隱患
※ 工作模式支持定時喚醒、實時在線兩種模式
※ 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。
※ 數據存儲空間：提供大容量的 FLASH 數據存儲空間，具有數據補報機制，保證不會失丟數據。
※ 低功耗設計：支持多種工作模式，最大限度降低功耗。
※ 配置方式：串口配置、遠程配置。
三、技術參數
規格型號 | HD-GLW120 |
傳感器類型 | 雷達 |
測量范圍 | 0.3~10m |
測量精度 | ±3mm |
分辨率 | 0.001m |
波束角 | 8° |
上報數據 | 水位、瞬時流量、累積流量、電源電壓 |
通信方式 | 4G全網通 |
設參方式 | 串口設參、遠程設參 |
防水等級 | IP68 |
工作模式 | 自報式，空閑休眠、定時喚醒 |
供電方式 | 鋰電池供電、太陽能供電 |
CPU | 32位處理器，運行頻率100MHZ |
工作電流 | 運行時<50mA，休眠時<1mA |
外殼材質 | 鋁合金 |
外形尺寸 | 170D*175Hmm |
四、防盜保護裝置

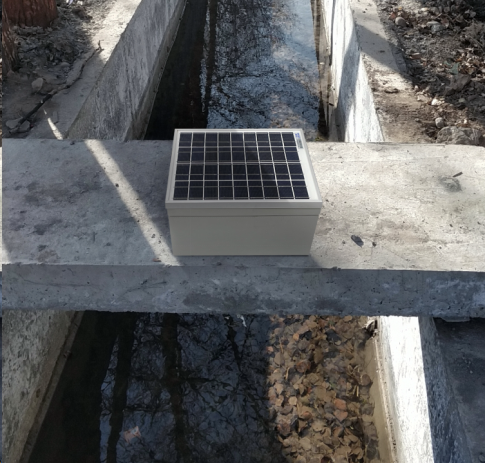

一體化明渠流量計安裝在防盜保護裝置內部，因為一體化明渠流量計安裝在野外，這個防盜保護保護可以起到保護設備不被外力破壞。該裝置采用304不銹鋼材質，自帶鎖具，維護時由維護人員鑰匙開鎖就可以取走設備。
同時，該裝置上面可以安裝太陽能供電設備，實現流量計的長期供電。安裝方式有兩種。一是可以通過水泥測橋安裝；二是可以通過角鋼支架進行安裝。
五、工程案例
工程案例1：
一體化明渠流量計應用于青海市西寧市某灌區項目
工程案例2：
一體化明渠流量計，應用于湖北省鄂州市某灌區量水項目
工程案例3：
一體化明渠流量計，應用于重慶市大足區某灌區監測項目
