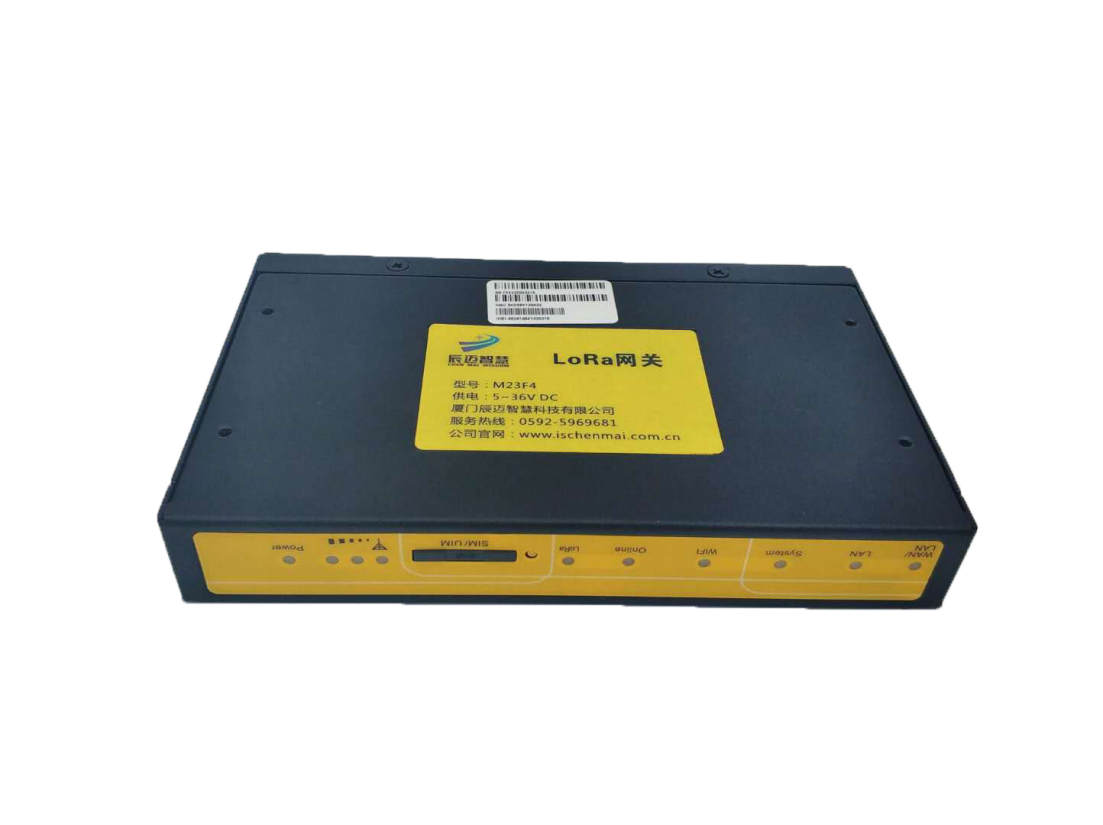

M23F4型智能運維網關
—
水利儀器儀表 - 其他
概述
M23F4 是 一 種 物 聯 網 無 線 通 信設 備 ， 利 用 公 用 GPRS/CDMA/WCDMA/EVDO/LTE 網絡為用戶提供無線長距離數據傳輸功能，同時支持 LoRa 無線傳輸技術進行短距離數據傳輸。
該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入 式實時操作系統為軟件支撐平臺，同時提供 1 個 RS232（或 RS485/RS422）、 1 個以太網 LAN，1 個以太網 WAN/LAN 可配置以及 1 個 WIFI 接口，可同時連接串口設備、以太網設備和 WIFI 設備，實現數據透明傳輸和路由功能。
該產品已廣泛應用于物聯網產業鏈中的 M2M 行業，如智能電網、智能 交通、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化 醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
產品特點
工業級應用設計
u 采用高性能工業級 LoRa 模塊
u 采用高性能工業級無線模塊
u 采用高性能工業級 32 位通信處理器
u 支持低功耗模式，包括休眠模式、定時上下線 模式
u 采用金屬外殼。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~36V）
u 4G全網通模塊，向下兼容2G/3G/4G。
穩定可靠
u WDT 看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u 以太網接口內置 1.5KV 電磁隔離保護
u RS232/RS485/RS422 接 口 內 置 15KV ESD保護
u SIM/UIM 卡接口內置 15KV ESD 保護
u 電源接口內置反相保護和過壓保護
標準易用
u 提供標準 RS232（或 RS485/RS422）、以太網和 WIFI 接口，可直接連接串口設備、以太網設備和 WIFI 設備
u 提供標準有線 WAN 口（支持標準 PPPOE 協議），可直接連接 ADSL 設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 方便的系統配置和維護接口（包括本地和遠端WEB 和 CLI 方式）
u 支持 APN/VPDN
u 支持 LoRa 網絡無線數據傳輸功能
主要技術參數
WIFI 無線參數
項 目 | 內 容 |
標準及頻段 | 支持 IEEE802.11b/g/n 標準 |
理論帶寬 | IEEE802.11b/g：最高速率達 54Mbps IEEE802.11n：最高速率達 150Mbps |
安全加密 | 支持 WEP、WPA、WPA2 等多種加密方式，可選 WPS 功能 |
發射功率 | 20dBm（11n），24dBm（11g），26dBm（11b） |
接收靈敏度
| <-72dBm@54Mpbs
|
LoRa 參數
項 目 | 內 容 |
通信標準及頻段 | 產品系列支持全球各地多種頻段(433/470/780/868/915 MHz) |
室內/市區通信距離 | 2km |
戶外/視距通信距離 | 9km |
發射功率 | <30dBm |
靈敏度 | <-140dBm |
通信理論速率 | 6 級可調（0.3、0.6、1.0、1.8、3.1、5.5Kbps） |
硬件系統
項 目 | 內 容 |
CPU | 工業級 32 位通信處理器 |
FLASH | 16MB（可擴展至 64MB） |
DDR2 | 128MB |
接口類型
項 目 | 內 容 |
WAN/LAN 接口 | WAN/LAN 可配置，1 個 10/100M 以太網口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護 |
LAN 接口 | 1 個 10/100M 以太網口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護 |
串口 | 1 個 RS232 串口（或 RS422/RS485），內置 15KV ESD 保護，串口參數如下： 數據位：5、6、7、8 位 停止位：1、1.5（可選）、2 位 校驗：無校驗、偶校驗、奇校驗、SPACE（可選）及 MARK 校驗（可選） 串口速率：2400~115200bits/s |
指示燈 | 具有“WAN/LAN”、“LAN”、“System”、“WIFI”、“Online”、“ LoRa”、“信號強度”、“Power”等指示燈 |
天線接口 | 蜂窩：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐 LoRa：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐 WIFI：1 個標準 SMA 陽頭天線接口，特性阻抗 50 歐 |
SIM/UIM 卡接口 | 標準的抽屜式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護 |
電源接口 | 標準的 3 芯火車頭電源插座，內置電源反相保護和過壓保護 |
Reset 復位按鈕 | 通過此按鈕，可將 ROUTER 的參數配置恢復為出廠值 |
注：不同型號配件和接口可能存在差異，具體以實物為準。 |
供電
功耗
工作狀態 | 功 | 耗 | |
待機 | 4G:156~170mA@12VDC | 3G:162~201mA@12VDC | 2G:134~193mA@12VDC |
通信 | 4G:310~494mA@12VDC | 3G:294~412mA@12VDC | 2G:174~201mA@12VDC |
物理特性
項 目 | 內 容 |
外殼 | 金屬外殼 |
外形尺寸 | 157x97x25 mm （不包括天線和安裝件） |
重量 | 440g |
其它參數
項 目 | 內 容 |
工作溫度 | -35～+75oC |
儲存溫度 | -40～+85oC |
相對濕度 | 95%（無凝結） |
