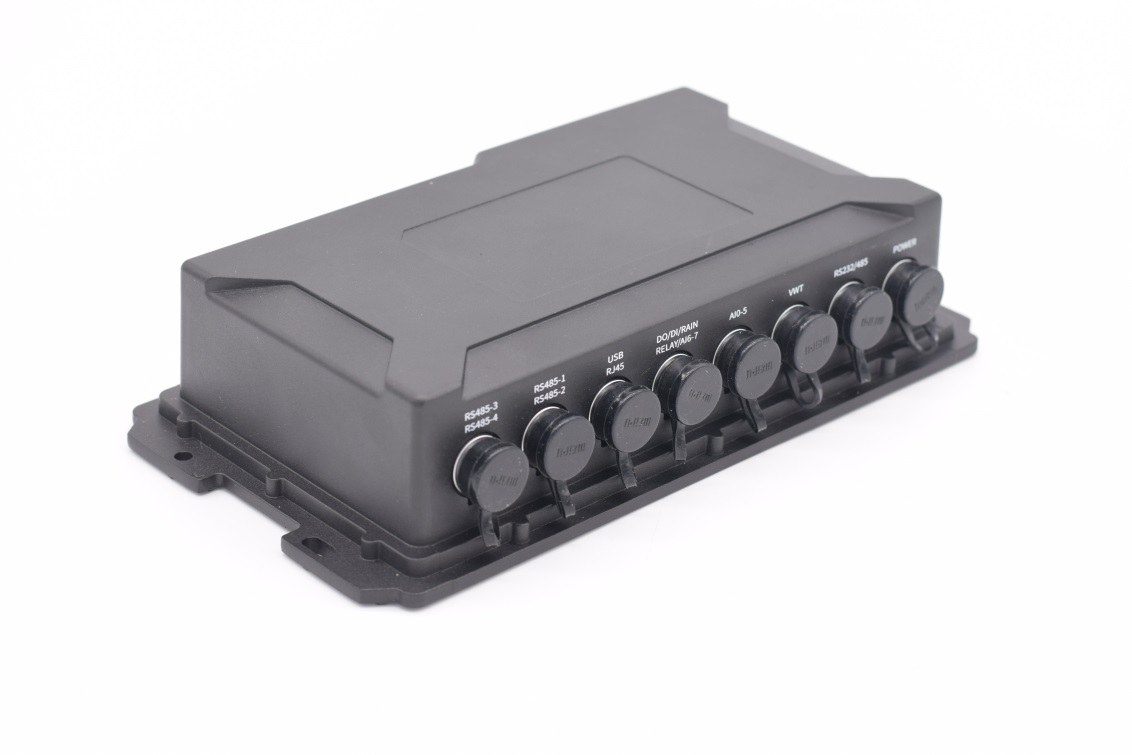

產品簡介

M21F2系列數據采集儀MCU集傳統水文遙測終端機功能與4G全網通傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、報警及傳輸等綜合功能。

該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、模擬量輸入、開關量輸入和開關量輸出（繼電器驅動）等接口，可滿足各種不同水文/水資源及其它應用需求。

該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域

產品特點

遵循標準

u SLT 180-1996 水文自動測報系統設備遙測終端機

u SLT 102-1995 水文自動測報系統設備基本技術條件

u SL61-2003 水文自動測報系統技術規范

u SZY203-2012 水資源監測設備技術要求

u SZY205-2012 水資源監測設備質量檢驗

符合規約

u 《水文監測數據通信規約》

u 《水資源監測數據傳輸規約》

主要功能

u 觸發雨量采集

u 定時采集水位、水量、水質和其它數據

u 定時上報雨量、水位、水量、水質和其它數據

u 預警觸發加報雨量、水位、水量、水質和其它數據

u 本地存儲雨量、水位、水量、水質和其它數據

u 遠程查詢當前雨量、水位、水量、水質和其它數據

u 遠程查詢本地歷史數據

u 本地導出歷史數據

u 支持電池電壓上報功能

u 支持圖片抓拍功能

u 支持本地人工置數功能

產品特點

u 一體化設計：集傳統水文遙測終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸等綜合功能。

u 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。

u 接口豐富、標準易用：提供1個翻斗式雨量計接口、2個RS232接口、2個RS485接口、4路模擬量輸入接口（16位AD、支持4-20mA電流或0-5V電壓信號）、2路開關量輸入接口、2路開關量輸出接口（繼電器驅動）。

u 大容量數據存儲空間：提供16MB的數據存儲空間，可存儲10年以上的采集數據。

u 多種通信方式：GPRS/CDMA/3G/4G為主傳輸通道、短信為備份傳輸通道；可選北斗、衛星、PSTN、超短波、微波、ZigBee等通信方式。

u 低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。

u 本地配置方式：支持外接液晶/鍵盤配置方式和串口配置方式。

u 遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。

穩定可靠

u 采用高性能工業級無線模塊

u 采用高性能工業級32位通信處理器

u 寬電源輸入（DC 5~36V）

u WDT看門狗設計，保證系統穩定

u RS232/RS485接口內置15KV ESD保護

u SIM/UIM卡接口內置15KV ESD保護

u 電源接口內置反相保護和過壓保護

u 天線接口防雷保護（可選）

產品規格

模塊參數
